Jag håller på med ett project, som ska leda till en “extended” tv skärm, genom att fästa RGBW leds bakom min 50″ TV och styra dem med en Rasperry Pi.

Här har vi vissa exempel:

https://christianmoser.me/how-to-ambilight-for-every-hdmi-source/

http://www.instructables.com/id/DIY-Ambilight-with-Hyperion-Works-with-HDMIAV-Sour/

https://hyperion-project.org/threads/raspberry-pi-3-mediacenter-hyperion-ambilight-no-soldering.77/

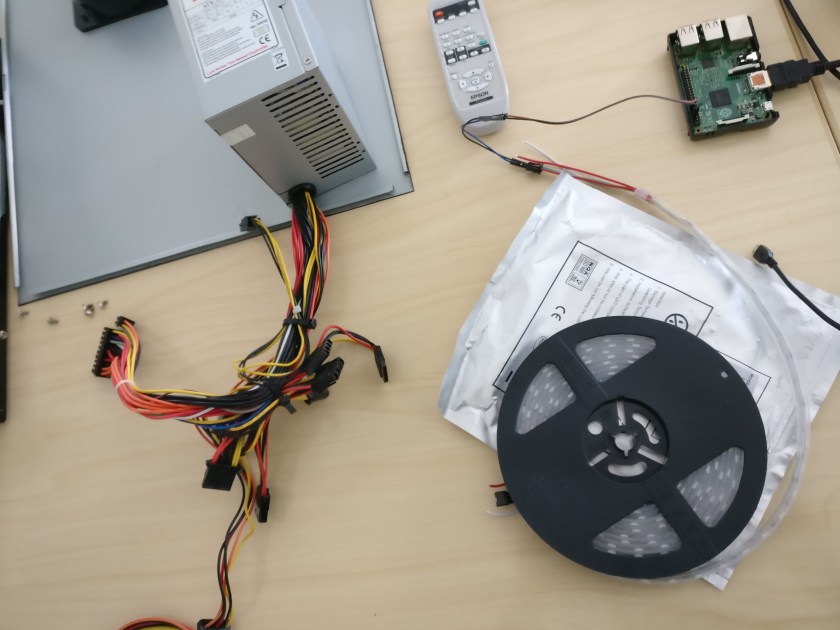

Man måste ha ganska många olika delar för att få det här att fungera:

1. Raspberry Pi, hällst model 3B: här
2. Digital addressable RGB leds t.ex.: det här
3. Strömkälla, jag har 3m 60leds/m rgbw leds som använder 60w strömm, så jag ska använda en gammal dator strömmkälla
4. HDMI to AV converter: här
5. HDMI splitter: här
6. 3 st HDMI kablar
7. TV
8. videokälla, t.ex. en dator, blueray player osv.
9. komposit kabel, går med 3 vanliga RCA kablar







Här är en lätt att använda real-time clock kod med många kommentarer


// DS3231_Serial_Easy
// Copyright (C)2015 Rinky-Dink Electronics, Henning Karlsen. All right reserved
// web: http://www.RinkyDinkElectronics.com/
//
// A quick demo of how to use my DS3231-library to
// quickly send time and date information over a serial link
//
// To use the hardware I2C (TWI) interface of the Arduino you must connect
// the pins as follows:
//
// Arduino Uno/2009:
// ----------------------
// DS3231:  SDA pin   -> Arduino Analog 4 or the dedicated SDA pin
//          SCL pin   -> Arduino Analog 5 or the dedicated SCL pin
//
// Arduino Leonardo:
// ----------------------
// DS3231:  SDA pin   -> Arduino Digital 2 or the dedicated SDA pin
//          SCL pin   -> Arduino Digital 3 or the dedicated SCL pin
//
// Arduino Mega:
// ----------------------
// DS3231:  SDA pin   -> Arduino Digital 20 (SDA) or the dedicated SDA pin
//          SCL pin   -> Arduino Digital 21 (SCL) or the dedicated SCL pin
//
// Arduino Due:
// ----------------------
// DS3231:  SDA pin   -> Arduino Digital 20 (SDA) or the dedicated SDA1 (Digital 70) pin
//          SCL pin   -> Arduino Digital 21 (SCL) or the dedicated SCL1 (Digital 71) pin
//
// The internal pull-up resistors will be activated when using the
// hardware I2C interfaces.
//
// You can connect the DS3231 to any available pin but if you use any
// other than what is described above the library will fall back to
// a software-based, TWI-like protocol which will require exclusive access
// to the pins used, and you will also have to use appropriate, external
// pull-up resistors on the data and clock signals.
//

#include <DS3231.h>

// Init the DS3231 using the hardware interface
DS3231  rtc(SDA, SCL);

void setup()
{
  // Setup Serial connection
  Serial.begin(115200);
  // Uncomment the next line if you are using an Arduino Leonardo
  //while (!Serial) {}

  // Initialize the rtc object
  rtc.begin();

  // The following lines can be uncommented to set the date and time
  rtc.setDOW(WEDNESDAY);     // Set Day-of-Week to SUNDAY
  rtc.setTime(10,46, 0);     // Set the time to 12:00:00 (24hr format)
  rtc.setDate(24, 1, 2018);   // Set the date to January 1st, 2014
}

void loop()
{
  // Send Day-of-Week
  Serial.print(rtc.getDOWStr());
  Serial.print(" ");

  // Send date
  Serial.print(rtc.getDateStr());
  Serial.print(" -- ");

  // Send time
  Serial.println(rtc.getTimeStr());

  // Wait one second before repeating :)
  delay (1000);
}
