5. thermistor

Mål: Gnid på värmemotståndet och se i serial monitorn hur värdet ändras.

Teori: Motståndet på 10kΩ och thermistorn på 10kΩ utgör en spänningsdelare. 5V och GND är kopplade i varsin ända och då blir spänningen mellan motstånden 2,5V. Men om man gnider thermistorn så kommer dess motstånd att ändras och därmed också spänningen där emellan. Denna spänningsförändring kan avläsas av en analog pin.

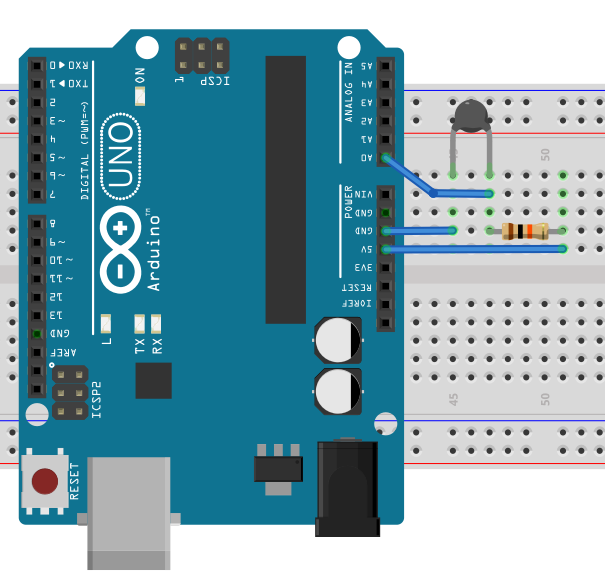

Fritzing kopplingsschema

5 thermistor


Arduino koden

int thermistor;

void setup()
{
  pinMode(A0, INPUT);
  Serial.begin(9600);
}

void loop()
{
  thermistor = analogRead(A0);
  Serial.println(thermistor);
}
