15. IR – pair

Mål: Att kunna avläsa en u-formad fotosensor (IR – pair).

Teori: Fotosensorn består av två delar; en lysdiod och en ljuskänslig transistor. Då lysdioden lyser, aktiveras transistorn och släpper igenom strömmen. Då man blockerar luftspalten slipper inte ljuset från lysdioden till transistorn och därmed flöder inte strömmen.

ir pair

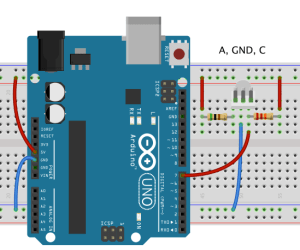

Fritzing kopplingsschema

15 IR pair


Arduino koden

// deklarera variablerna
// booleska variabler är antingen 0/1, HIGH/LOW, true/false
boolean state1;
boolean state2;
int counter = 0;

void setup()
{
Serial.begin(9600);
pinMode(7, INPUT);
pinMode(13, OUTPUT);
state1 = HIGH;
}

void loop()
{
// läs pin7 och spara värdet med namnet state2
// värdet är antingen HIGH eller LOW
int state2 = digitalRead(7);
// om värdet var LOW och nu HIGH
if(state2 == LOW && state1 == HIGH)
  {
  // öka räknaren med ett
  counter++;
  // skriv counter värdet i serial porten
  Serial.println(counter);
  }
// om det lästa värdet skiljer sig från det tidigare värdet
if(state2 != state1)
{
  // spara det lästa värdet med namnet state1
  state1 = state2;
}
// skriv värdet state1(HIGH eller LOW) till pin13
digitalWrite(13, state1);
}

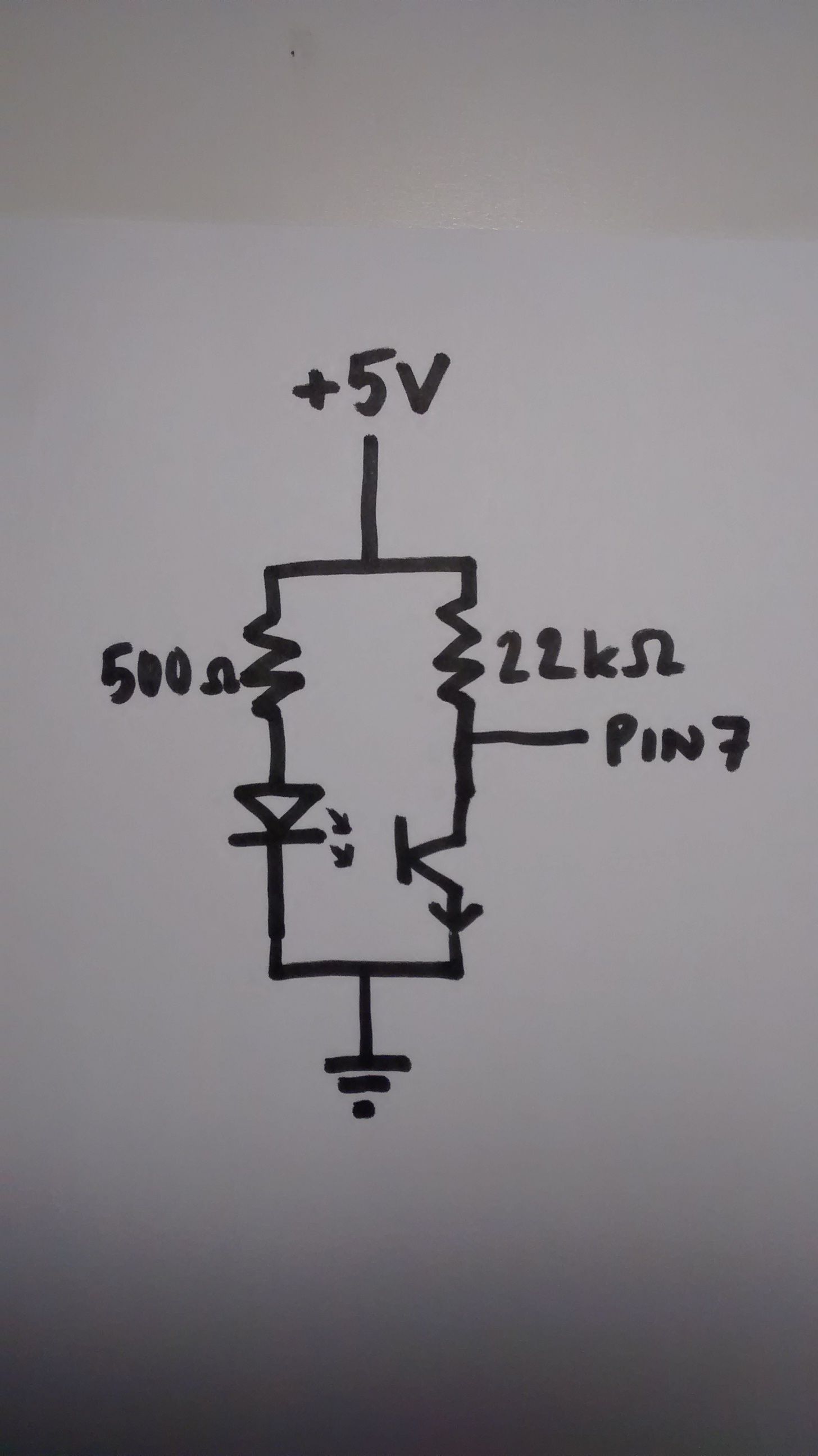

Kopplingsschema

ir pair schematic
