3. button

Mål: Tryck på en knapp för att tända lysdioden

Teori: Då knappen trycks in kommer pin 2 att vara i direkt kontakt med en 5V spänning. Funktionen digitalRead läser detta som HIGH (eller digital 1:a) Då man släpper knappen kommer pin 2 att vara i kontakt med GND eller 0V som digitalRead läser som LOW (eller digital 0:a).

Koppling: Led motståndet 150Ω. Det så kallade pull-down motståndet skall vara 10kΩ. Notera  brytarknappens riktning så att den kopplar endast när den är nertryckt.

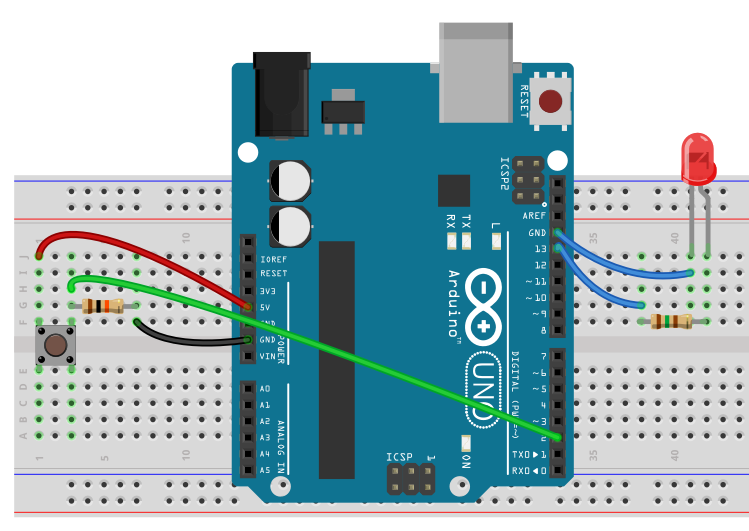

Fritzing kopplingsschema
3 Button


Arduino koden

void setup()
{
  pinMode(13, OUTPUT);
  pinMode(2, INPUT);
  Serial.begin(9600);
}

void loop()
{
  int buttonState = digitalRead(2);

    if(buttonState == HIGH)
    {
      digitalWrite(13, HIGH);
      Serial.println("led is ON");
    }
    else
    {
      digitalWrite(13, LOW);
      Serial.println("led is OFF");
     }
}
