Likström (DC) och växelström (AC)

I likström flöder strömmen i en riktning, från + till – eller mera tekniskt från en högre till en lägre potential. T.ex. +5V till GND. I grundläggande Arduino projekt jobbar man vanligtvis med likström och låga spänningar som 3.3V, 5V och 9V.

I växelström byter strömmen riktning regelbundet. T.ex. har eluttagen i ett finskt hem spänningen 230V och byter riktning 100 gånger i sekunden (50Hz).

Beräkna motståndet för en lysdiod

Du har köpt en lysdiod och i dess specifikationer står det att den kräver en spänning på ca 2V och klarar av en strömstyrka på 20mA (=0,02A). Om du har ett 9V batteri så behöver du ett motstånd mellan batteriet och lysdioden. Annars går lysdioden sönder. Samma gäller ifall du vill tända på lysdioden med en Arduino pin som ger en spänning på 5V.

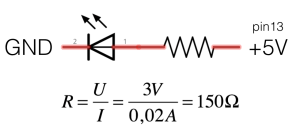

Motståndets storlek kan du räkna så här: Om spänningsfallet över lysdioden är 2V så är den 3V över motsåndet. Strömmen som flöder genom lysdioden är lika stor genom motståndet, alltså 0,02A.

Motståndets resistans kan då beräknas med hjälp av Ohms lag:
